1. Jij zendt
Je radio zet je stem of datasignaal om in een radiosignaal. Een uplink-installatie stuurt dit via de schotel naar de satelliet.
🛰️
Es’hail-2 / QO-100Geostationaire satelliet voor radioamateurs🌍
Vaste positieOp circa 25,9° oosterlengte📡
Twee frequentiebandenUplink rond 2,4 GHz · downlink rond 10 GHz🤝
Wereldwijd contactMaak verbinding met radioamateurs in het dekkingsgebied01 · Het principe
Hoe reist jouw stem via de ruimte?
QO-100 werkt als een radiorelais hoog boven de aarde. De satelliet ontvangt een signaal op de ene frequentieband en zendt dat opnieuw uit op een andere band.
🛰️
2. QO-100 ontvangt
De satelliet ontvangt het signaal en stuurt het door naar de aarde op de downlinkfrequentie. Er is geen internetverbinding nodig voor het radioverkeer.
🌐
3. Een ander station luistert
Radioamateurs binnen het dekkingsgebied kunnen het signaal ontvangen en antwoorden. Zo ontstaat een satelliet-QSO tussen stations op grote afstand.
02 · Voorbereiding
Wat heb je nodig?
Een satellietverbinding vraagt om iets andere apparatuur dan een gewone HF-verbinding. De precieze opstelling hangt af van de gekozen radio en uplink-oplossing.
- Een schotelantenne die nauwkeurig op QO-100 is gericht.
- Een geschikte LNB om het downlinksignaal rond 10 GHz te ontvangen.
- Een uplink-oplossing voor 2,4 GHz, bijvoorbeeld een upconverter of SDR-opstelling.
- Een radio of SDR, passende software en goede coax- en voedingskabels.
- Een stabiele montage en vrij zicht in de richting van de satelliet.
03 · Meer dan praten
Wat kun je via QO-100 doen?
De satelliet is niet alleen interessant voor spraakverbindingen. Radioamateurs experimenteren er ook met verschillende digitale en beeldmodi.
🗣️
Spraak (SSB)
Praat rechtstreeks met andere stations. Luister eerst even mee en wacht tot een gesprek is afgelopen voordat je oproept.
⌨️
Digitale signalen
Afhankelijk van de transponder en de gebruikte apparatuur zijn ook digitale amateurmodi mogelijk. Controleer vooraf welke modi en instellingen geschikt zijn.
📺
Beeld en experimenten
Met geschikte apparatuur kun je experimenteren met amateurtelevisie en andere toegestane toepassingen binnen de satellietregels.
🔎 Handige tips voor je eerste QSO
Begin met luisteren voordat je gaat zenden. Zo hoor je hoe andere stations hun oproep doen en welke instellingen gebruikt worden.
Controleer je uplinkvermogen, frequentie en modulatie zorgvuldig. Een te sterk signaal kan andere gebruikers storen; meer vermogen is niet automatisch beter.
Gebruik een betrouwbare frequentie- of SDR-weergave om te controleren waar je signaal terechtkomt.
🧭 Richt de schotel nauwkeurig
QO-100 staat voor Nederland laag in de zuidelijke hemel. Een vrij zicht in die richting is belangrijk; gebouwen, bomen en andere obstakels kunnen het signaal blokkeren.
Een kleine verandering in de richting van de schotel kan al verschil maken. Zorg daarom voor een stevige montage en voorkom dat de schotel verschuift.
De exacte richting en elevatie hangen af van je locatie. Gebruik een satellietcalculator voor de juiste afstelling.
04 · QO-100 tijdens de JOTA
Scouting verbindt de wereld
Bij Scouting Woezik is satellietradio een mooie manier om techniek, samenwerken en internationale contacten te combineren. Scouts kunnen meekijken, luisteren, vragen stellen en ontdekken hoe een radiosignaal de ruimte in gaat en weer terugkomt.

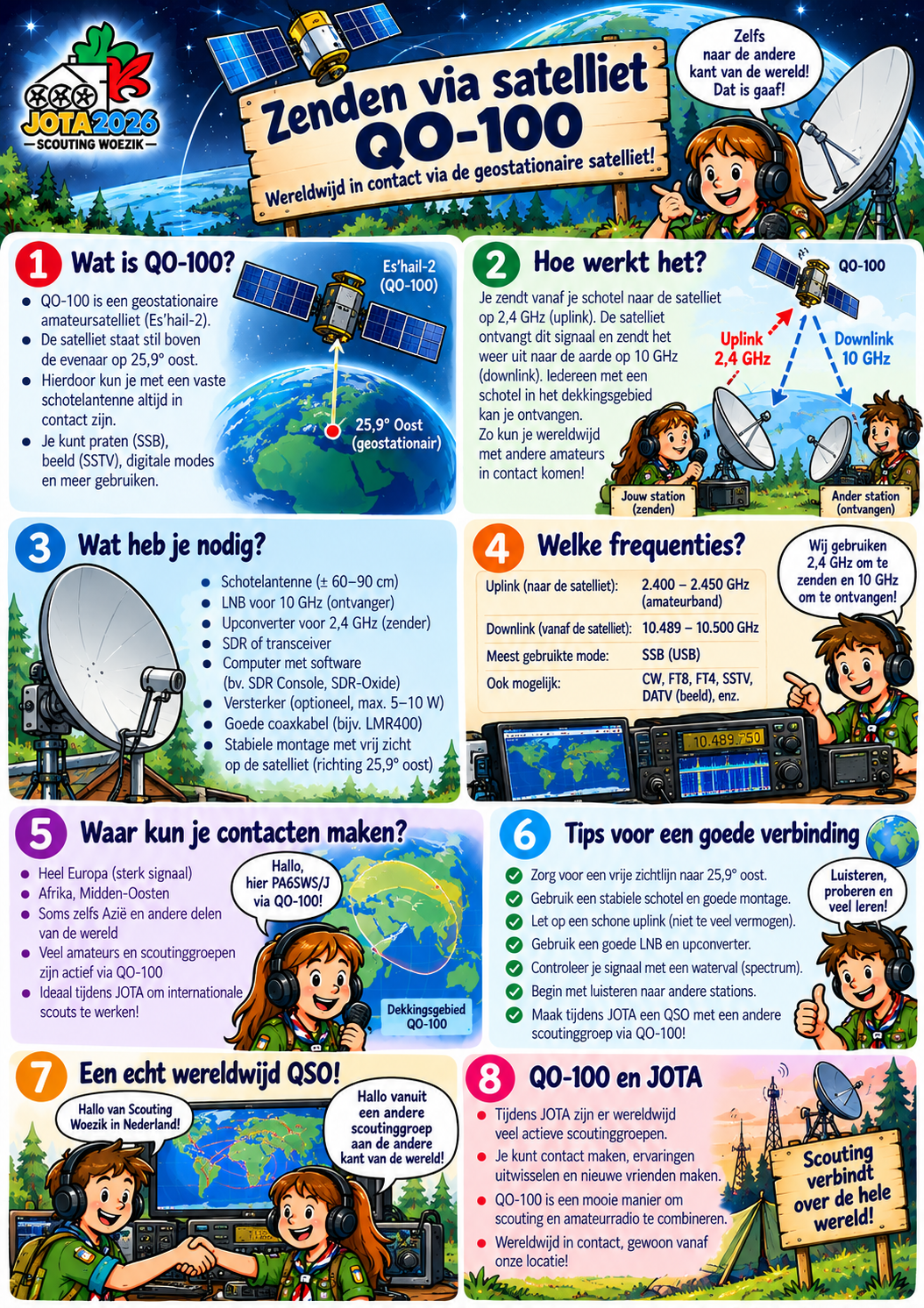

- Bekijk samen de poster en wijs de uplink en downlink aan.
- Luister naar een QSO en noteer welke landen of stations je hoort.
- Vraag de radioamateur uit te leggen welke apparatuur wordt gebruikt.
- Bespreek hoe satellieten radioverbindingen mogelijk maken zonder mobiel netwerk of internet.
Let op: gebruik QO-100 volgens de geldende amateur-radiovergunningen en de actuele bandplannen en satellietrichtlijnen. De poster geeft een introductie; controleer technische instellingen altijd bij een ervaren radioamateur.
